Schnittgeschwindigkeit

zurück Seite 1 des Tiefbohrlexikons

(Zeichen: vc) die Geschwindigkeit zwischen Werkstück und Werkzeug in Schnittrichtung (üblicherweise angegeben in m/min oder m/s). Eine Bewegung in Schnittrichtung bewirkt nur eine einmalige Spanabnahme, d.h. die Bewegung in Vorschubrichtung wird nicht berücksichtigt.

Index der Begriffe, die im Zusammenhang mit der Schnittbewegung zu sehen sind, ist immer c (von engl. cutting direction), z.B. Schnittweg (lc) und  Schnittgeschwindigkeit (vc).

Zusammenhang zwischen Schnitt-, Wirk- und Vorschubrichtung sowie den entsprechenden Geschwindigkeiten beim BTA-Tiefbohren
 (hier reduziert auf einen Punkt der Schneidkante)

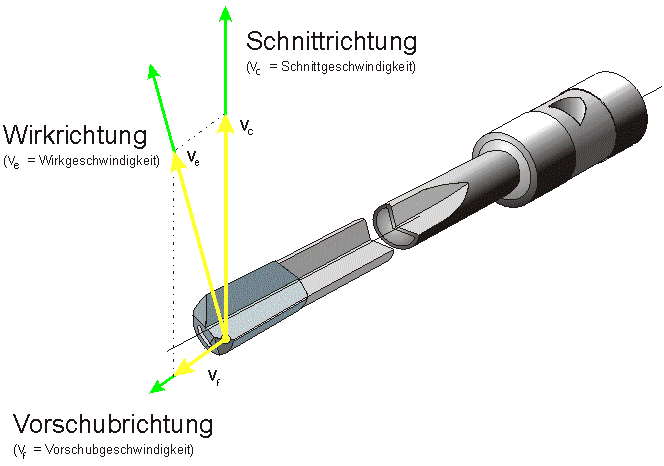

Zusammenhang zwischen Schnitt-, Wirk- und Vorschubrichtung sowie den entsprechenden Geschwindigkeiten beim ELB-Tiefbohren
 (hier reduziert auf einen Punkt der Schneidkante)

Schnittgeschwindigkeitstabelle für das ELB-Tiefbohren:

Werkstückstoff

Schnittgeschwindigkeit vc [m/min]
   30   40   50     60    70    80    90   100   110 120

Baustahl, Automatenstahl;  Rm < 700 N/mm2



















Vergütungsstahl;     Rm < 900 N/mm2



















Vergütungsstahl;     Rm<1100 N/mm2



















Einsatzstahl;    Rm < 700 N/mm2



















Einsatzstahl;    Rm < 700 N/mm2



















Nitrierstahl;    Rm<1100 N/mm2



















Ferritische Edelstähle (hitzebeständig)























Austenitische Edelstähle (nichtrostend)





















Werkzeugstähle;    Rm< 1250 N/mm2





















Hochtemp. Legierungen auf Ni-Co-Fe Basis

20 - 50

















Gußeisen unlegiert, legiert; HB<300 N/mm2

















Gußeisen, GGG, GTW, GTS; HB<400 N/mm2















AL-Legierungen (je nach Si-Anteil)













bis 300

Messing und Bronze;    Rm< 500 N/mm2

















Bei mittleren Werkzeugdurchmessern zwischen ca. 5 - 15 mm können aus den markierten Bereichen eher größere Schnittgeschwindigkeitswerte  ausgewählt werden (Rm = Zugfestigkeit, HB Härte nach Brinell).

Tabellenwerk
Tiefbohren

Schnittgeschwindigkeitstabelle für das BTA-Tiefbohren:

Werkstückstoff

Schnittgeschwindigkeit vc [m/min]
   50     60    70   80     90  100  110  120  130  140

Baustahl, Automatenstahl Rm < 700 N/mm2

















Vergütungsstahl    Rm < 900 N/mm2















Vergütungsstahl    Rm<1100 N/mm2

















Einsatzstahl     Rm < 700 N/mm2

















Einsatzstahl     Rm < 700 N/mm2

















Nitrierstahl     Rm<1100 N/mm2



















Ferritische Edelstähle (hitzebeständig)

















Austenitische Edelstähle (nichtrostend)

















Werkzeugstähle     Rm<1250 N/mm2



















Hochtemp. Legierungen auf Ni-Co-Fe Basis

20 - 60



















Stahlguss    Rm < 700 N/mm2



















Gußeisen unlegiert, legiert; HB < 320 N/mm2



















AL-Legierungen (je nach Si-Anteil)

















bis 400

Messing und Bronze   Rm< 800 N/mm2











bis 240

Die angegebenen Werte gelten für das Vollbohren (Rm = Zugfestigkeit, HB Härte nach Brinell).
