Anschlussgewinde

zurück Seite 1 des Tiefbohrlexikons

Beim BTA– und Ejektorbohren werden die Bohrwerkzeuge über ein Anschlussgewinde (Aufnahmegewinde) an das Bohrrohr geschraubt. Die gebräuchlichsten Gewinde sind das eingängige sog. BTA-Gewinde und das viergängige Gewinde (Ejektor-Gewinde).

Eine Ausnahme bilden die kleinsten gelöteten BTA-Werkzeuge (ca. Ø 7-12 mm), bei denen der Werkzeugkopf direkt in das Rohr eingearbeitet ist. Große Werkzeuge, ab dem Durchmesser von ca. 200 mm, werden häufig auch angeflanscht.

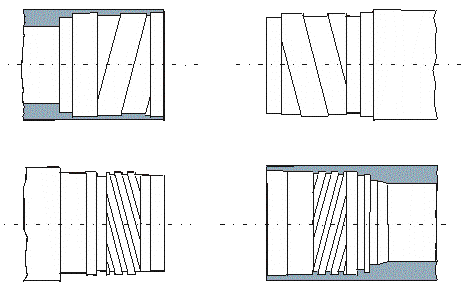

Werkzeugkopf

BTA-Innengewinde

Bohrrohr

BTA-Aussengewinde

viergängiges Aussengewinde

viergängiges Innengewinde

Verbindungsgewinde zwischen Tiefbohrwerkzeug und Bohrrohr
